Chip A9 iPhone 6S – procesor dual-core, cache crescut, 6 nuclee la GPU

iphone 8 precomanda emag banner

chip A9 iPhone 6S procesor dual-core cache 6 nucleeChip-ul A9 al iPhone 6S are un procesor dual-core de 1.85 GHz, 2 GB RAM, mai mult cache si o placa grafica in care exista 6 nuclee ce ofera performante cu pana la 90% mai mari decat cele ale iPhone 6.

Apple sustine ca noul chip A9 este produs folosind o noua arhitectura pentru tranzistori, adica este produs folosind noul proces de fabricatie FinFET de 14nm, rezultatul final fiind o crestere substantiala a performantelor si o aparenta imbunatatire a autonomiei bateriei.

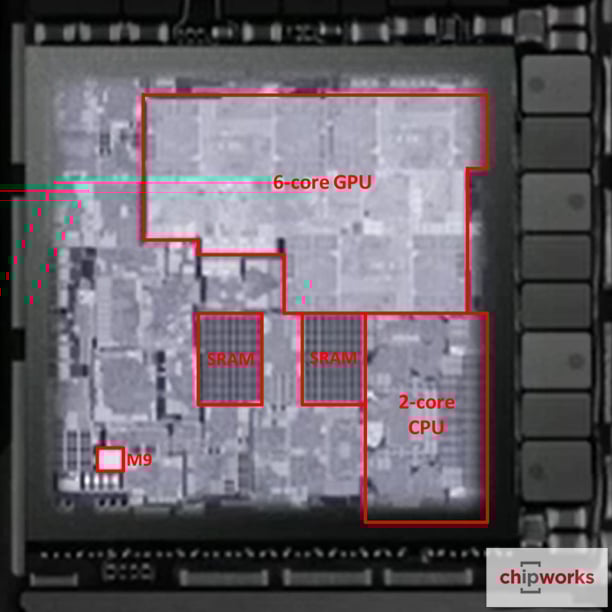

In imaginea de mai sus vedeti chip-ul A9 filmat cu raze X, SRAM-ul procesorului fiind pozitionat in partea centrala de jos, procesorul dual-core fiind pozitionat in partea dreapta jos, in timp ce placa grafica cu 6 nuclee este pozitionata in partea dreapta sus, co-procesorul de miscare M9 gasindu-si si el un loc in noul chip.

Cei de la chipworks, care au facut scanarea din imaginea de mai sus, presupun ca noul chip A9 al iPhone 6S ar avea 8 MB de L3 cache si inca 3 MB de L2 cache care sunt impartiti, iar in baza acestor estimari se explica si performantele foarte bune inregistrate de iPhone 6S si iPhone 6S Plus.

Secretele chip-ului A9 al iPhone 6S

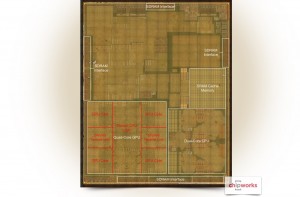

Separat de acestea aflam ca noul chip A9 are numele de cod APL0898, dimensiunile sale fiind reduse cu pana la 80% fata de chip-ul A8 folosit in vechile modele ale iPhone, iar restul informatiilor sunt deja cunoscute, cei de la Chipworks facand doar o analiza a dimensiunilor componentei si a impartirii diverselor componente incluse.

chip A9 iPhone 6S procesor dual-core cache 6 nuclee 1

Mai jos aveti lista tuturor componentelor care se regasesc in interiorul chip-ului A9 al iPhone 6S si iPhone 6S Plus asa cum sunt ele identificate de catre producator, astfel ca va puteti face o idee si ce a dezactivat Apple din ele, asa cum face cu functia Radio.

  • 2 x Knowles KSM2 microphones
  • 2 x Apple/Cirrus Logic 338S1285 Audio IC (likely an iteration of the 338S1202audio codec found in the iPhone 5s)
  • Apple 343S00014 3D Touch Controller?
  • Apple A9 APL0898 application processor
  • Apple/Cirrus Logic 338S00105 Audio IC
  • Apple/Dialog 338S00120 Power Management IC
  • Avago ACPM 7714 Multimode Power Amplifier
  • Avago AFEM-8030 Power Amplifier Module
  • Bosch Sensortec 367 LA 3-axis Accelerometer (likely BMA280)
  • Bosch Sensortec barometric pressure sensor BMP280 ?
  • Goertek GWM1 microphone
  • InvenSense MP67B 6-axis Gyroscope and Accelerometer Combo (also found in iPhone 6)
  • Micron D9SND (MT53B256M64D2NL) 2 GB LPDDR4 SDRAM
  • Murata 240 Front-End Module
  • Murata(?) Ne G98 RF Front-End Module
  • Murata(?) Yd G54 RF Front-End Module
  • NXP 1610A3 (likely an iteration of the 1610A1 found in the iPhone 5s and 5c)
  • NXP 66V10 NFC Controller (vs. 65V10 found in iPhone 6)
  • Qorvo/RFMD RF1347 Antenna Switch Module
  • Qorvo/TriQuint TQF6405 Power Amplifier Module
  • Qualcomm MDM9635M LTE Cat. 6 Modem (vs. the MDM9625M found in the iPhone 6)
  • Qualcomm PMD9635 Power Management IC
  • Qualcomm QFE1100 Envelope Tracking IC
  • Qualcomm WTR3925 Radio Frequency Transceiver
  • RF Micro Devices RF5150 Antenna Switch
  • SK Hynix H230DG8UD1ACS 16 GB NAND Flash
  • Skyworks SKY77357 Power Amplifier Module (likely an iteration of the SKY77354)
  • Skyworks SKY77812 Power Amplifier Module
  • Texas Instruments 3539 Retina display driver
  • Texas Instruments 65730AOP Power Management IC
  • Texas Instruments 6BB27
  • Texas Instruments SN2400AB0 Charger IC retained from the iPhone 6
  • Universal Scientific Industrial 339S00043 Wi-Fi Module
